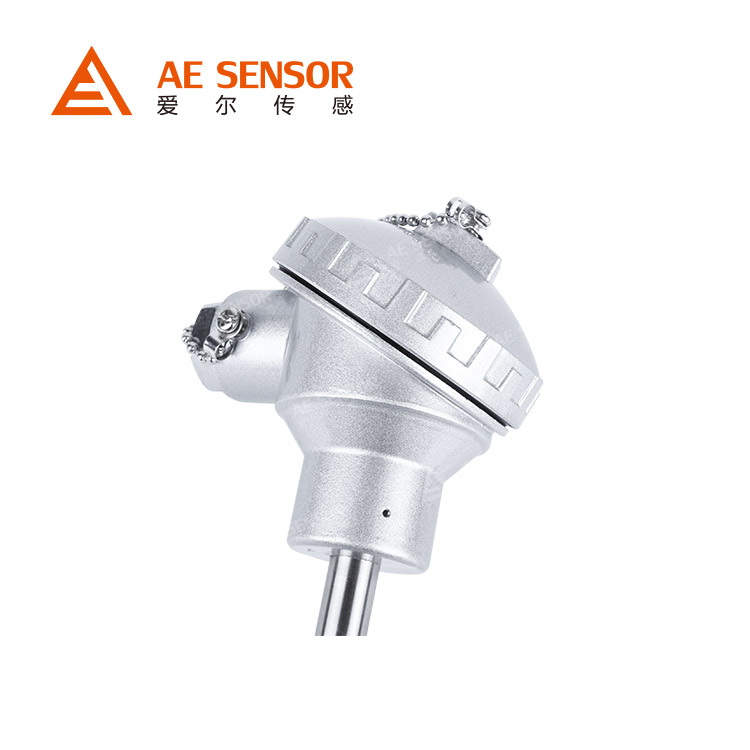

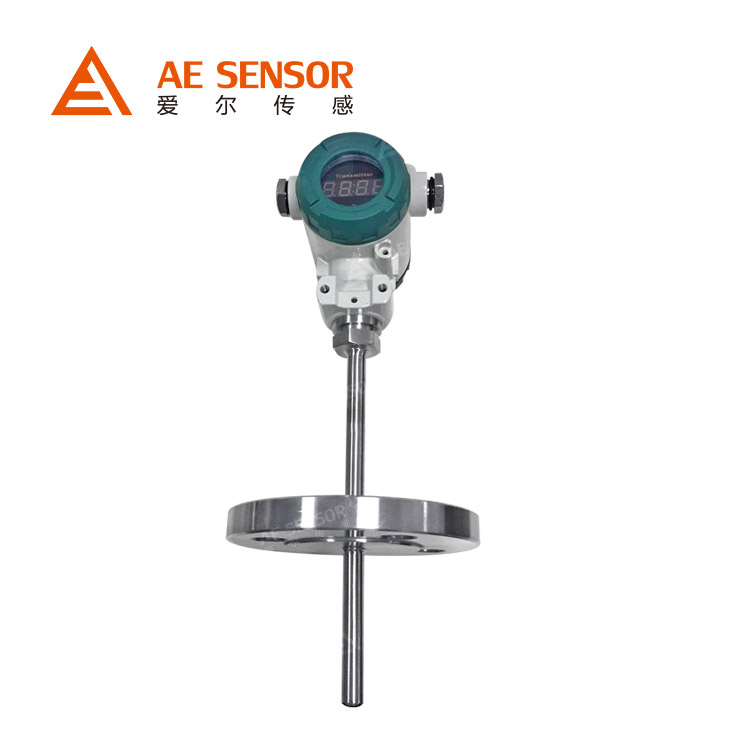

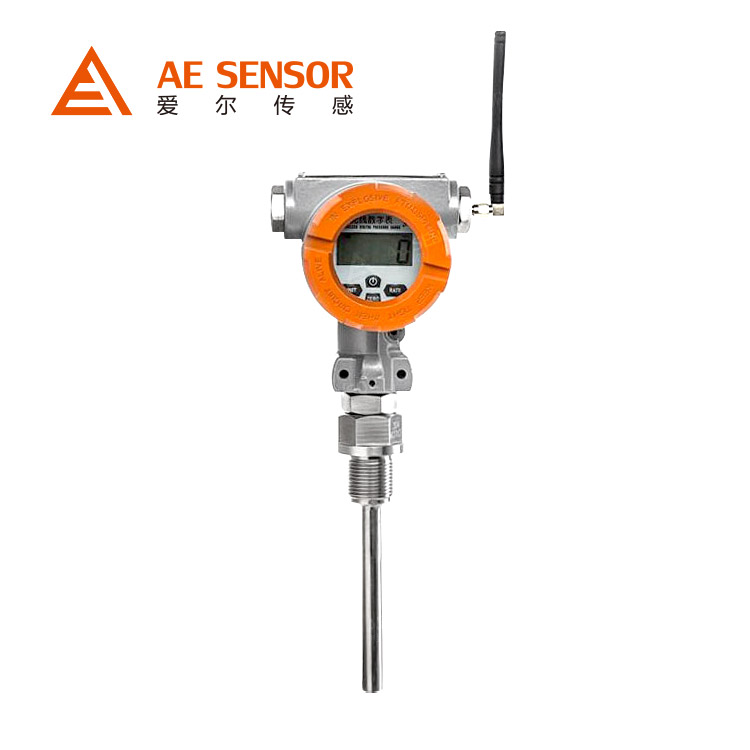

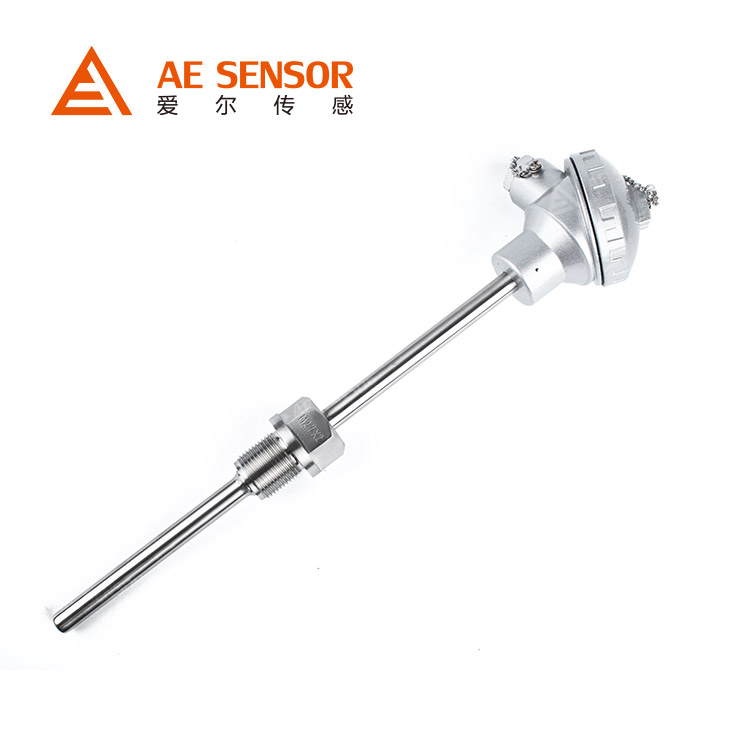

南京愛爾傳感生產的AE-PT100系列工業用熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃～500℃范圍內的液體、蒸汽、和氣體介質以及固體表面的溫度。 熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的，當被測介體中有溫度梯度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。AE-PT100的感溫元件是一個鉑絲繞組，稱為單支式。

產品特點

產品用途

性能參數

性能規格
測量范圍	-200...+500℃
輸入信號	Pt100、Cu50、Pt1000
長期穩定性	≤0.1℃/年或 0.05%℃/年
綜合精度	±0.2%
最大負載	（V電源 -9V）/0.025A（輸出電流）
環境溫度	-20 ... + 85°C
防雷	±4000V（≤5次）
抗脈沖群	±4000V
抗射頻干擾	>10V/m（80MHz...1000MHz）
溫度漂移	0.008% FS/1℃

功能規格
測量介質	與316不銹鋼兼容的氣體或液體;
供電電源	9-36VDC (一般24VDC)；
信號輸出	4...20mA；
電氣保護	反極性保護 抗電磁干擾;
響應時間	≤1 s;
故障保護	傳感器短路保護輸出≤3.5mA；
	傳感器開路保護輸出≥23mA；

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5、G1/2、其它螺紋可依據客戶要求設計
電器連接	鋁合金防爆接線盒
重量	0.8KG

選型指南

產品名稱
AE-PT100	溫度變送器
	熱電阻支數
	1	單支式				2	雙支式
			過程連接
			1	無固定安裝裝置			2	固定螺紋安裝裝置
			3	活動法蘭安裝裝置			4	固定法蘭安裝裝
			M6	客戶定制
				電氣連接
				J6	客戶定制
					供電電源
					P1	9-36V(一般DC 24V)
						信號輸出
						V4	4-20mA
							精度等級
							3	±0.5%FS
								保護管直徑
								0	φ16
								1	φ12
								2	客戶定制
									外保護管材質
									1	304不銹鋼
									2	耐腐蝕316,316L不銹鋼
									3	客戶定制
										附加功能
										Y	客戶定制
										C	標定數據
AE-PT100        -        1        -        1       -        1        -         P1        -        V4        -         3         -        1         -         2          -        C217          選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站www.xinruiled.com或者咨詢技術工程師025-52139569

選型提示
