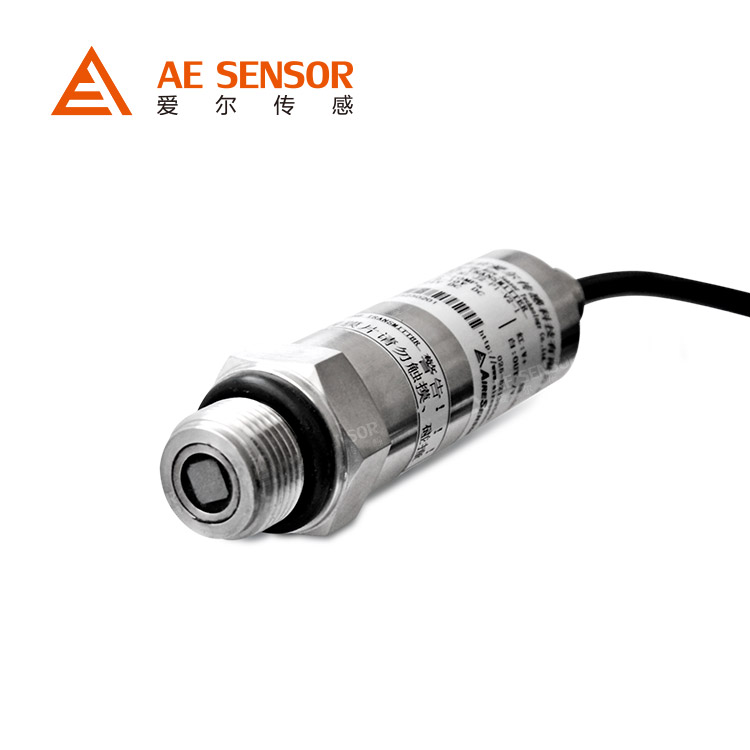

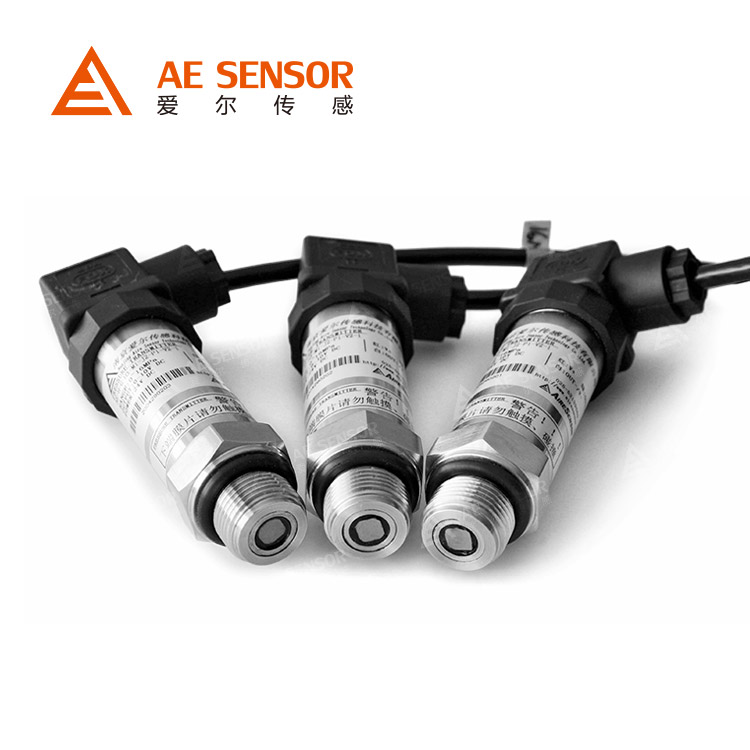

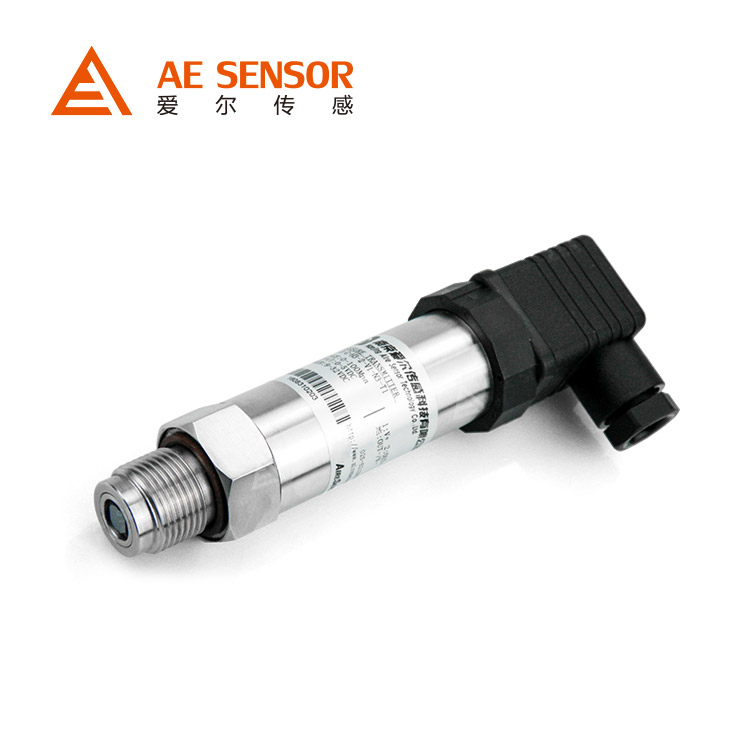

AE-H高頻動態壓力傳感器

南京愛爾傳感生產的AE-H高頻動態壓力傳感器自含混合溫度補償，可在寬溫范圍內提供穩定性能，有良好的線性度，應用于軍事工程、空氣動力學、航空航天、內燃機系統、動態流體實驗、液壓實驗、工業控制等領域，同時具備靜態測壓能力,綜合性能優于壓電動態壓力傳感器。

在線客服一

詳細描述Detailed description

AE-H高頻動態壓力傳感器自含混合溫度補償，特殊處理瞬時可達2000℃，可在寬溫范圍內提供穩定性能，有良好的線性度，固有頻率高，短的上升時間和寬廣優良的響應頻帶。采用特制金絲引接和特殊封裝技術解決了金絲壓焊問題實現了齊平承壓的傳感封裝技術消除官腔效應，不失真地測量一些變化頻率高，壓力波形上升快陡的動態壓力波形與幅值、有效值；并且通過改變芯片制作工藝流程，解決化爆試驗中強內光干擾問題。高頻動態壓力變送器應用于軍事工程、空氣動力學、航空航天、內燃機系統、動態流體實驗、液壓實驗、工業控制等領域，同時具備靜態測壓能力，綜合性能優于壓電動態壓力傳感器。

產品特點

◇ 測量介質范圍廣

◇ 壓力測量范圍寬

◇ 固有頻率高可達2MHz

◇ 工作穩定

◇ 抗干擾能力強

◇ 原裝進口組件，性能可靠。

◇ 外形尺寸小，重量輕，類型齊全，性價比高

產品用途

◇ 軍事工程
◇ 化爆試驗
◇ 石油勘采與試井

◇ 流體力學

◇ 內燃機系統
◇ 空氣動力學

◇ 液壓動力機械試驗等科學試驗
◇ 化爆試驗

性能參數

性能規格
測量范圍	-100KPa~0~10KPa...200KPa...1MPa...100MPa
壓力類型	表壓、絕壓、負壓
長期穩定性	典型: ±0.1%FS、最大: ±0.2%FS/年
綜合精度	≤±0.25%FS、0.5%FS (綜合精度包括: 線性+重復性+遲滯)
過載壓力	2倍滿量程壓力 (其中100MPa的產品過壓為1.1倍滿量程壓力)
環境溫度	-20 ... +85℃
介質溫度	-40 ... +85℃ ，特殊可為-10℃~200℃
振動影響	≤±0.01%FS (X、Y、Z軸，200Hz/g)
負載電阻	≤(U-12)/0.02Ω
固有頻率	150KHz~2MHz
變送器頻響	0~1KHz~200KHz
上升時間	0~1mS~2μS
零點溫度漂移	典型: ±0.02%FS/℃、最大: ±0.05%FS/℃
靈敏度溫度漂移	±0.02%FS/℃、最大: ±0.05%FS/℃
分辨率	理論上無限小、通常1/100000

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	變送器供電: 12~36VDC (一般24VDC)、±15VDC開關電源或線性電源
供電電源	傳感器供電: 恒流: 1mA~4mA；恒壓: 5VDC~24VDC
信號輸出	模擬量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC
信號輸出	傳感器輸出: 1.5mV~15mV/V
絕緣電阻	100MΩ，500VDC
電氣保護	反極性保護，抗電磁干擾

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5、G1/4、齊平膜、其它螺紋可依據客戶要求設計
電器連接	電纜線為IP67和接插件連接為IP65
重量	0.25KG

選型指南

產品名稱
AE-H	高頻動態壓力傳感器/變送器
	壓力類型
	G	表壓				L	負壓
	A	絕壓				C	復合壓
		頻響范圍
		H1	0..1KHz..3KHz			H2	0...10KHz..20KHz
		H3	0...100KHz..200KHz
			測量范圍
			詳見量程范圍代碼表
				過程連接
				M1	M20*1.5外螺紋			M2	G1/4外螺紋
				M3	G1/2外螺紋			M6	客戶定制螺紋
					電氣連接
					J1	赫斯曼插頭		J2	直出線(默認直出線1米)
					J3	航空插頭		J4	外置點路(默認1米線)
					J6	客戶定制
						供電電源
						P1	9-36V(一般DC 24V)
						P2	12V DC
						P3	±15V DC
							信號輸出
							V1	1-5V
							V2	0-10V
							V7	-10-10V
								精度等級
								2	±0.25%FS
								3	±0.5%FS
									附加功能
									F1	自由場(爆破專用)
									F2	平衡溫度200℃，最高2000℃
									Y	客戶定制
									C	標定數據
AE-H - G - H1 - 3 - M1 - J2 - P1 - V1 - 2 - C1725 選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站www.xinruiled.com或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa	13	-100Kpa...20Kpa
99	客戶定制
